液壓缸是液壓傳動系統中的執行元件， 它是把液壓能轉換成機械能的能量轉換裝置，液壓馬達實現的是連續回轉運動，而液壓缸實現的則是往復運動。本文興迪源機械帶來液壓學習：液壓缸的基礎知識。
一、液壓缸的結構：

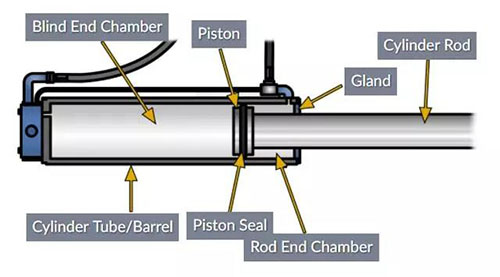

圖1為液壓缸的基本結構圖，其主要零件有：
1）缸體 Cylinder TubeCylinder Tube
2）密封端蓋 Gland
3）活塞桿 Cylinder Rod
4）活塞和活塞密封 Piston and Piston Seal
圖1
小小的活塞密封圈，可將液壓缸的兩個腔室（無桿腔和有桿腔）分成兩個不同的壓力區。

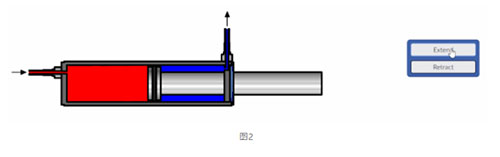

我們知道，液壓缸產生的是直線運動。它由一個圓柱缸體和一個活塞桿組成，活塞桿在缸體內進進出出?；钊倪\(yùn)動范圍受限于缸體的長度?；钊芊鈱⒏左w分為兩個腔室：有桿腔和無桿腔。如果在無桿腔充入油液，那么活塞桿就會伸出。向有桿腔充入油液，活塞桿就會回縮。圖2是液壓缸的伸出與回縮過程。
圖2
2、液壓缸的內部空間
記住一點，我之所以選用液壓油作為液壓系統的工作介質，主要是看中液壓油近似于不可壓縮（其實液壓油在高壓下還是會存在一定的可壓縮量的，但可壓縮量很小，基本都是忽略不計的）。當你窺視處于工作狀態中的液壓缸內部時，缸體內都是充滿油液的。當然啦，活塞和活塞桿肯定是占據了缸體中的一部分空間的。

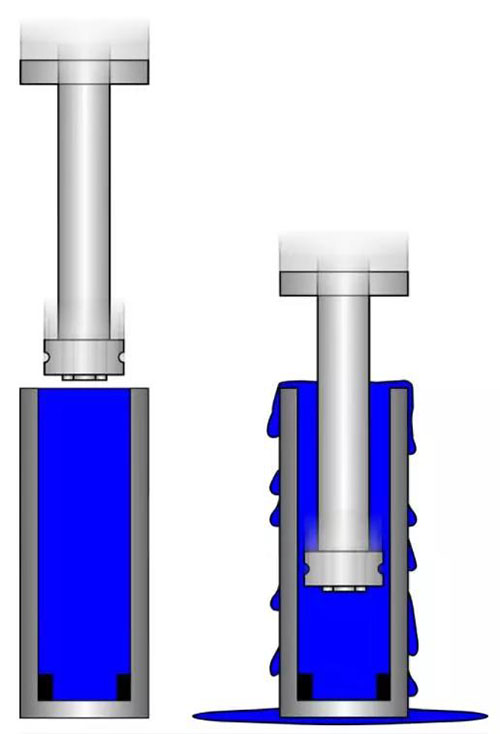

你可以想象一下，如果把活塞和活塞桿強行插入裝滿液壓油的缸筒內，那么為了給活塞和活塞桿騰出空間，留出足夠的空間，肯定會有與活塞和活塞桿等體積的油液會溢出缸筒。如下圖3所示。
圖3
3、活塞移動的條件
由于液壓缸缸體內的總?cè)莘e是固定的，你在給缸體的某一腔室內不斷充入油液的過程中，另一側腔室內的油液肯定是要外流的。
換一種說法是，如果你想活塞在缸筒內能夠發生移動，那么你就要提供一條液壓油能夠流進和流出缸筒的路徑，否則活塞是無法移動的。

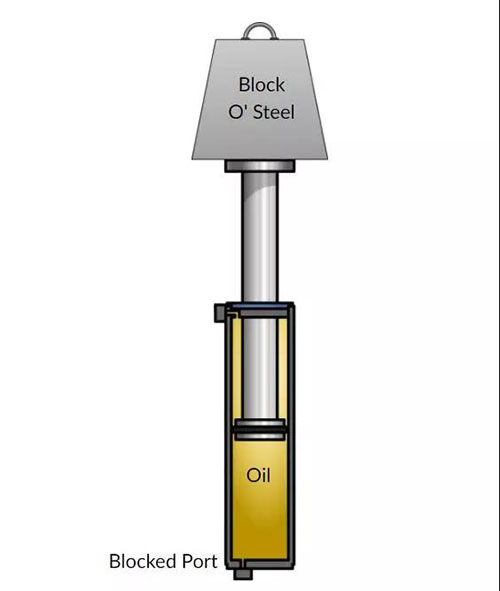

舉一個極端的例子，如果我把液壓缸的兩個油口都堵起來，在這種情況下，即使活塞桿上放了很重的物體（壓力在液壓缸的承壓范圍內），活塞也是無法向下移動的，如圖4所示。
圖4
4、活塞密封圈的作用
很多人會認為活塞上安裝密封圈的目的是為了防止活塞桿下落（油缸垂直放置時）。不過，這種想法是有誤的。
通過上文的學習，我們知道了要想使活塞桿移動的唯一方法就是提供一條油液流進、流出液壓缸的路勁。那么活塞密封圈的作用到底是什么呢？
其實，密封圈的作用只有一個，就是在泵給液壓缸供給恒定的流量時，能夠保證活塞的移動速度恒定。
為什么這么說呢？因?yàn)椋绻麤](méi)有這個密封圈，那么會有一部分油液不是用來推動活塞運動，而是從間隙中繞過了活塞，流到另一側腔室中去了。這樣一來，進入油缸的流量是恒定的，但是推動活塞移動的流量卻減少了，那么活塞的移動速度肯定是無法保證恒定的了。

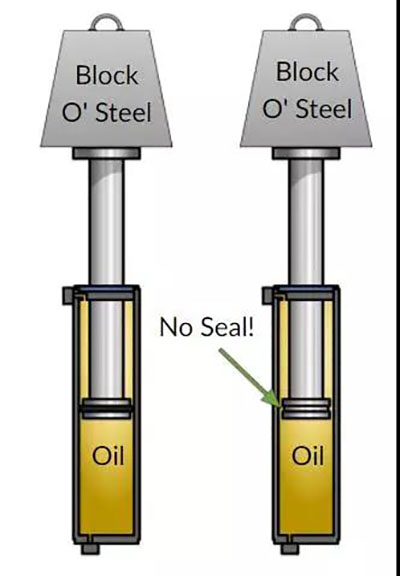

那么我們?nèi)绾文茏C明上述觀點呢？如下圖5所示，如果我們事先將液壓缸兩端堵上，再移除活塞上的密封圈，活塞桿是不會發生下降的。因?yàn)榇藭r(shí)缸筒內充滿了油液，且油液沒有流出油缸的通道，因此油缸內是沒有空間來容納因?yàn)橄陆刀M(jìn)入缸筒中的那部分活塞桿的體積的。
圖5

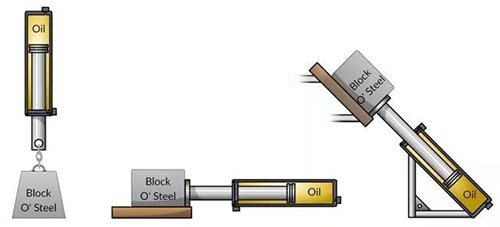

如果你還未理解上述內容，那么圖6會給你不錯的啟示。
圖6
